سلامة CSST: فهم مخاطر أنابيب الغاز وأفضل ممارسات التركيب

أنابيب الفولاذ المقاوم للصدأ المموجة تعد (CSST) الآن إحدى الطرق الأكثر شيوعًا لتوصيل الغاز الطبيعي داخل المباني السكنية والتجارية. لكن سلامة CSST لا يتم تحديدها من خلال نتيجة اختبار أو شهادة واحدة. من الناحية العملية، نظام CSST الآمن هو مزيج من أربعة أشياء: مقاومة التآكل وعمر الكلال للفولاذ المقاوم للصدأ نفسه، ودقة عملية التمويج، وجودة التركيبات والصمامات المثبتة في كل طرف، والربط الكهربائي والحماية الميكانيكية المطبقة أثناء التثبيت. إذا كانت أي واحدة من تلك الوصلات ضعيفة، فإن خط الغاز بأكمله يصبح خطرا، بغض النظر عن مدى جودة الأنبوب من الخارج.

ما الذي تغطيه سلامة CSST فعليًا

CSST عبارة عن أنبوب متواصل ومرن من الفولاذ المقاوم للصدأ مع شكل جدار مموج. لقد حل محل أنابيب الحديد الأسود الصلبة في العديد من التطبيقات لأنه أسرع في التوجيه، ويحتوي على عدد أقل من المفاصل، ويمكنه امتصاص مستوطنات البناء والحركة الزلزالية بشكل أفضل من الأنابيب الصلبة. يعني عدد أقل من الوصلات عددًا أقل من نقاط التسرب المحتملة، وهي حجة السلامة الأساسية لـ CSST.

ومع ذلك، نادرًا ما يتوقف الحديث عن السلامة عند الأنابيب نفسها. يتضمن التثبيت الكامل لـ CSST الموصلات، والصمامات الكروية، والمحملات، وصناديق الحائط، والأكمام الواقية، وموصل الربط. تُظهر مراجعات حوادث الصناعة مرارًا وتكرارًا أن معظم تسربات الغاز يتم العثور عليها في الوصلات النهائية، وليس على المدى الطويل للأنبوب المموج. ولهذا السبب أ يحتاج نظام CSST الآمن إلى التقييم باعتباره تجميعًا كاملاً من عداد الغاز أو المشعب إلى مدخل الجهاز.

لماذا الأنبوب وحده لا يكفي

يركز المحددون في بعض الأحيان فقط على درجة الفولاذ المقاوم للصدأ وسمك الجدار، ثم يفترضون أن النظام بأكمله آمن. لكن الأنبوب لا يمكن الاعتماد عليه إلا بقدر نهاياته. يمكن أن يؤدي التركيب غير المتطابق، أو الجوز المشدود، أو الانحناء غير المحمي، أو غياب الترابط الكهربائي إلى التغلب على المزايا المادية للفولاذ المقاوم للصدأ 304. عندما تخطط لتركيب CSST، فكر في الجهاز بشكل عكسي: ما الذي سيلامس الغاز، وما الذي سيربط الوصلة معًا، وكيف سيتم حماية الخط حيث يمر عبر الجدران أو الخزانات.

السلامة على مستوى المواد: درجة الفولاذ المقاوم للصدأ، والتموج والتآكل

سلامة CSST تبدأ في المصنع. معظم منتجات CSST عالية الجودة مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي 304، وهي درجة تتمتع بمقاومة موثقة جيدًا للتآكل العام، وصلابة جيدة في درجات الحرارة المنخفضة، وخصائص ميكانيكية مستقرة عبر نطاق واسع من درجات حرارة التشغيل. بالنسبة لتطبيقات الغاز، 304 هو خط الأساس؛ بالنسبة للبيئات الساحلية أو الصناعية العدوانية، تنتقل بعض المشاريع إلى 316 أو تضيف طبقة خارجية مقاومة للتآكل.

إن المظهر الجانبي المموج ليس مجرد ميزة مرونة. تعمل التموجات الحلقية المتكررة على توزيع إجهاد الانحناء على مساحة سطحية أكبر، مما يخفف من تأثير الاهتزاز الناتج عن أجهزة الغاز ويمنع الضغط الموضعي عند نقطة واحدة. عندما يتم إنتاج درجة التمويج والعمق بشكل متسق، يكون للأنبوب أيضًا سلوك إجهاد يمكن التنبؤ به على مدار سنوات عديدة من دورات الضغط. مراجعتنا الهندسية ل كيف يقلل التصميم المموج من خطر التسرب يشرح سبب أهمية الهندسة بقدر أهمية علم المعادن.

يعكس الرسم البياني أعلاه نمطًا شائعًا من تقارير الأعطال الميدانية: تشكل مخاطر الطاقة الأعلى، مثل الانحناء الناجم عن البرق في نظام غير مرتبط، التهديد الأكبر، في حين نادرًا ما تكون مادة الفولاذ المقاوم للصدأ الأساسية نفسها هي سبب الفشل الرئيسي. تعتمد مستويات المخاطر الفعلية بشكل كبير على بيئة التثبيت لديك.

اعتبارات التآكل في المنشآت الحقيقية

يمكن أن يعاني الفولاذ المقاوم للصدأ 304 من التنقر أو التشقق الناتج عن التآكل عند تعرضه للكلوريدات في درجات حرارة مرتفعة. يمكن للهواء المالح الساحلي، أو أملاح إزالة الجليد التي يتم تعقبها في المرآب، أو مواد التنظيف الكيميائية المخزنة بالقرب من خط الغاز أن تخلق بيئة دقيقة غنية بالكلوريد. لتلك المواقف أ خرطوم غاز من الفولاذ المقاوم للصدأ مقاوم للتآكل مع حماية محسنة من السبائك يعد خيارًا أكثر دفاعًا من الأنبوب الأصفر القياسي المطلي بالـ PVC. إن مسار التصنيع مهم أيضًا: فالسطح الأملس الناتج عن عملية التشكيل والتليين النظيفة يترك عددًا أقل من المواقع لبدء التآكل.

الجملة الفولاذ المقاوم للصدأ خرطوم الغاز المموج مقاومة للتآكل ZLR-05 المورد Zhejiang Zhenlong هي موردي ZLR-05 لخرطوم الغاز المموج المصنوع من الفولاذ المقاوم للصدأ بالجملة في الصين وشركة OEM/ODM، شركة Sta... عرض المنتج →

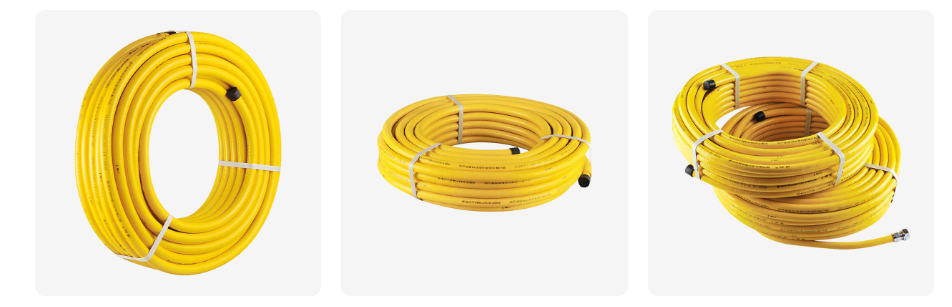

إذا كنت تختار الأنبوب الأساسي لنظام أنابيب الغاز بالكامل، فابحث عن شهادات المواد المعتمدة وهندسة التموج الموحدة. أ أنبوب غاز مموج من الفولاذ المقاوم للصدأ 304 بسمك جدار ثابت يمنحك خط أساس يمكن التنبؤ به لتقييم الضغط وأداء الانحناء والمتانة على المدى الطويل.

الجملة 304 الفولاذ المقاوم للصدأ أنابيب الغاز المموج ZLR-02 الموردين والشركة Zhejiang Zhenlong هي موردي أنابيب الغاز المموجة المصنوعة من الفولاذ المقاوم للصدأ 304 بالجملة في الصين ZLR-02 وشركة OEM / ODM ، شركة Zhejiang Zhenlong... عرض المنتج →

مخاطر التثبيت: الترابط والانحناء والحماية الميكانيكية

تتسبب أخطاء التثبيت في حدوث حوادث تتعلق بسلامة CSST أكثر من حدوث عيوب مادية. أفضل مشكلة موثقة هي الضرر الناتج عن البرق. إذا لم يكن نظام CSST مرتبطًا كهربائيًا، فإن ضربة صاعقة قريبة يمكن أن تحدث فرقًا في الإمكانات الكهربائية بين الأنابيب والمعدن المؤرض القريب. يمكن أن يؤدي هذا الاختلاف المحتمل إلى إنشاء قوس عبر الجدار الرقيق المصنوع من الفولاذ المقاوم للصدأ، مما يؤدي إلى حدوث تسرب في الثقب. تتطلب الرموز الوطنية، بما في ذلك NFPA 54 في الولايات المتحدة، الآن ربط أنظمة CSST. هذه الخطوة ليست اختيارية، بغض النظر عن مدى ملاءمة توجيه الأنابيب.

الحماية الميكانيكية هي عامل التثبيت الرئيسي الثاني. يمكن ثني CSST يدويًا، ولكن فقط ضمن الحد الأدنى لنصف قطر الانحناء المحدد من قبل الشركة المصنعة. يمكن أن يؤدي الانحناء المتكرر عند نفس النقطة، أو الالتواء بالقرب من الموصل، أو التلامس الحاد مع مسمار معدني إلى إنشاء تركيز ضغط يؤدي في النهاية إلى التشقق. بالنسبة للخطوط التي تمر عبر الأرضيات أو الجدران أو الخزانات، يوصى بشدة باستخدام غلاف وقائي. وهذا هو بالضبط السبب وراء أصبح صندوق التبديل المدمج في الحائط هو معيار الأمان الجديد لخراطيم الغاز المنزلية : فهو يثبت الأنبوب في مسار محدد، ويبقيه بعيدًا عن الحواف الحادة، ويمنح القائمين على التركيب سطحًا نظيفًا لتوصيل الصمام.

بالنسبة للتركيبات المخفية، اختر صندوق حماية الجدار المدفون ذو التصنيف المناسب. مصممة بشكل جيد صندوق تبديل الجدار المدفون من الفولاذ المقاوم للصدأ لخرطوم الغاز المنزلي يعمل بمثابة واقي ميكانيكي وواجهة منظمة لصمام الإغلاق، وبالتالي فإن الأنبوب المرن لا يتحمل أبدًا وزن الصمام أو إجهاد حركة الجدار.

الجملة صندوق تبديل الجدار المدفون من الفولاذ المقاوم للصدأ لخرطوم الغاز المنزلي الموردين والشركة Zhejiang Zhenlong هو صندوق تبديل الجدار المدفون المصنوع من الفولاذ المقاوم للصدأ بالجملة في الصين لموردي خراطيم الغاز المنزلي وشركة OEM / ODM، شركة Zhejiang Zhenlong... عرض المنتج →

التركيبات والصمامات: أين تبدأ التسريبات فعليًا

عندما يصف عمال التركيب وأصحاب المنازل تسرب CSST، تكون نقطة الفشل دائمًا تقريبًا عند وصلة ملولبة، أو صمولة ضغط، أو جسم صمام، وليس في منتصف مسار الأنبوب. تشرح هذه الملاحظة البسيطة سبب عدم اعتبار التركيبات فكرة لاحقة؛ هم طبقة السلامة الحرجة لنظام توصيل الغاز بأكمله.

تعمل الصمامات الكروية ذات القاعدة الصلبة على عزل الجهاز لأغراض الصيانة. تقوم المحملات بتوزيع الغاز على منافذ متعددة. تعمل صناديق الحائط على وضع النهاية في وضع يمكن التحكم فيه. يجب أن يكون لكل مكون شكل هندسي مانع للتسرب يتوافق مع نهاية الأنبوب المموج، ويجب أن يتطابق نوع الخيط مع كود الغاز المحلي الخاص بك (على سبيل المثال، NPT في أمريكا الشمالية أو BSP في العديد من الأسواق الأخرى). عندما تكون الأنابيب والموصل والصمام من نفس الشركة المصنعة، يتم توثيق التوافق؛ يعد خلط العلامات التجارية على خط الغاز أحد مخاطر التثبيت الشائعة ولكن يمكن تجنبها.

إذا كانت المهمة تتطلب متانة إضافية في المطبخ أو البيئة الصناعية، فخصص وقتًا للمراجعة كيفية اختيار خرطوم غاز من الفولاذ المقاوم للصدأ مغلف بالمعدن بشكل صحيح قبل تحديد التجمع. يضيف التغليف المعدني مقاومة للتآكل وقوة ميكانيكية، ولكنه يغير أيضًا صلابة الانحناء وتصميم التركيب النهائي، لذلك فهو يحتاج إلى تقييم دقيق خاص به.

التحقق من السلامة في المصنع: جودة التصنيع والامتثال

إن الشهادة الموجودة على موقع ويب ليست مثل نظام التصنيع الذي ينتج أنبوبًا آمنًا باستمرار. عندما تقوم بتقييم مورد CSST، اسأل عن تحليل المواد، والتحكم في عملية اللحام، واختبار الضغط النهائي. هذه هي الخطوات الملموسة التي تفصل المصنع الناضج عن مستورد الأنابيب البسيط.

تشجيانغ Zhenlong تكنولوجيا معدات الطاقة المحدودة. هي إحدى الشركات المصنعة التي تتبع هذا المسار المنضبط. مقرها في يوياو، نينغبو، تقوم الشركة بتشغيل منشأة بمساحة 40 فدانًا مع بناء مصنع بمساحة 30000 متر مربع، و30 خط إنتاج للحام والتشكيل، وخطين مستمرين لإنتاج فرن الهيدروجين الصلب المنصهر. يتم فحص المواد الواردة والصادرة باستخدام مطياف القراءة المباشرة لتكوين المعادن، ويتم التحقق من التجميعات النهائية باستخدام أجهزة اختبار ضيق التدفق. حصلت الشركة على رخصة تصنيع المعدات الخاصة لأنابيب الضغط من جمهورية الصين الشعبية، ولديها تقارير شهادة CE من خلال مركز اختبار وطني، وهي عضو في جمعية الغاز الحضري الصينية. هذه ليست شارات زخرفية؛ إنها دليل على أن نقاط التحكم الخاصة بتتبع المواد واللحام واختبار التسرب موجودة بالفعل.
